一、产品概述

保定众邦电气有限公司利用先进的监测技术、控制技术、通信技术和多年来对电力系统中性点接地电阻的研究，结合引进国内外先进技术，研发出ZB-TNR型变压器中性点接地电阻柜产品。 中性点经电阻接地可有效限制间歇弧光接地过电压、降低系统操作过电压、消除系统谐振过电压、方便配置单相接地故障保护、可在短时间内有效切除故障线路。从而降低系统设备的绝缘水平，延迟系统设备的使用寿命，提高系统运行的安全可靠性。

二、一般使用条件

1、电阻柜环境温度：不低于－40℃，不高于＋55℃；相对湿度：不大于95%（25℃）；

2、一般海拔高度不超过4000m，超出4000m可根据实际情况特制；

3、10kv变压器中性点接地电阻柜适用于户内、外；

4、电网频率：58～62Hz（60Hz系统）、48～52Hz（50Hz系统）；

5、地震烈度8度及以下地区；风速不超过35m/S；

6、安装场所的空气中不应含化学腐蚀气体和蒸气，无爆炸性尘埃。

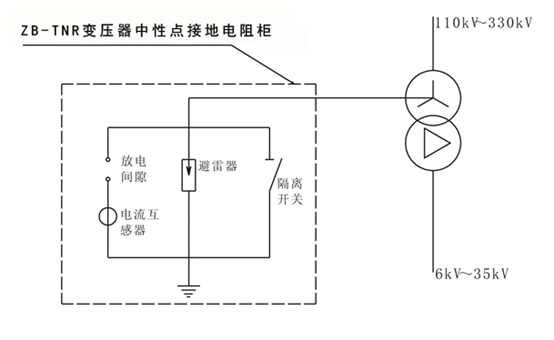

三、10kv变压器中性点接地电阻柜工作原理

四、安装要求

1、设备应可靠接地。

2、固定操作机构的槽钢支架和由操作机构到隔离开关导电杆转轴的钢管，不在本装置的供货范围内。均由安装单位现场制作，长度、尺寸现场确定。

3、电流互感器二次侧不使用时应可靠短路。

4、设备可利用底座的4个安装孔进行吊装，不得把吊绳捆绑在瓷柱上，防止损坏设备。

5、产品的外形及尺寸以实际供货为准。
