ZB-DNR0.4-0.66低压电阻柜
ZB-DNR0.4-0.66低压电阻柜

ZB-DNR0.4-0.66系列低压电阻柜
一、概  述

电弧闪络是通过空气产生的短路现象,通常发生在带电导体分支之间,或无法承受施加其带电体上的电压时,电弧发生时,大量能量由带电设备向外爆发,有时会造成严重发热造成带电体或线路周围的工作人员烧伤死亡。为了减少此现象的发生,由于电弧而产生的爆炸会产生力波,将对附近工作人员的听力和大脑功能造成损害,并且闪光还会对视力造成影响。通过中性点高阻接地方式的应用可以有效的减小闪络产生的破坏。
2003年IEEE IAS电气安全工作室提出:针对低压电力配电系统,采用高阻接地可增强系统配电设备的可靠性和正常运行时间并且被有效证明可明显减少电弧发生的频率和严重程度。根据约翰•内尓森一项研究表明,高阻接地对于消除电弧的危险性在所有案例中有效性到达了95%。
大多数低压工业设备在经历电弧接地故障时,在没有配备适当接地保护情况下仍可继续运行。这些设备的典型运行方式为不接地或直接接地配电系统,这两种方式都存在其固有的不利因素。而不接地系统在很多低压工作设备供电领域普遍应用的后面,有其历史原因。在系统允许连续性上,不接地系统不具备高阻接地所具有的优势;并且在二次侧发生接地故障时,容易产生瞬时过电压、引发一次故障和电量衰减。由于这些原因,目前,不接地系统相对于高阻接地系统应用大量减少,已有的不接地系统也大多转换为高阻接地系统。一旦系统采用高阻接地方式,过电压将减少,并且在电弧产生破坏之前,可使新式高灵敏度接地故障保护设备****判定并切除馈线一次及二次故障。
ZB-DNR型低压接地电阻柜是低压供电系统变压器中性点接地电阻柜、主要用于火力发电厂及各工矿企业的低压厂用电系统,以实现低压供电系统的高阻接地方式。

二、产品特点

1、产品采用****不锈钢电阻,导电率高,温度系数α为8.5×10 -5 ℃(20-1100℃),温度系数小。电阻可耐1500℃防燃防爆,可靠性高,耐腐蚀,阻值稳定;
2、本产品也可以使用于各种低压配电系统中,在低压线路中,如无中性点加接地变压器可与之配合使用;对抑止系统过电压、防止各种冲击有很好的作用;
3、电阻柜阻值可从1欧姆到2000欧姆,电流从0.5安培到1000安培设计;
4、电阻柜用于户内或户外,柜体采用不锈钢板或冷轧钢板喷塑制成;
5、产品可以加装接地记录及温湿度控制装置,记录设备运行的状态;
6、根据用户要求加装测控保护装置。
三、技术数据

1、低压电阻柜常规参数配置

型号
额定电压KV
额定电阻Ω
ZB-DNR-0.4/35
0.4
35
ZB-DNR-0.4/44
0.4
44
ZB-DNR-0.66/76
0.66
76
ZB-DNR-0.66/51
0.66
51
ZB-DNR-0.66/1200
0.66
1200
ZB-DNR-0.66/2000
0.66
2000
注:如用户对参数有特别要求,可根据具体要求特别定做。
2、外形及安装

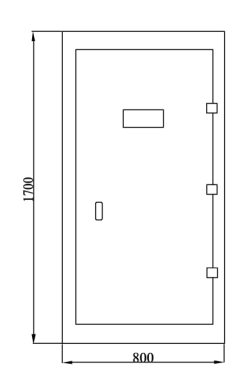

2.1 ZB-DNR型低压接地电阻柜的外形尺寸参见下图

ZB-DNR型低压接地电阻柜的外形尺寸

2.2 ZB-DNR型低压接地电阻器的外形尺寸参见下图:
